Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: OFLYCOMM
Orzecznictwo: CE/FCC/SRRC/ROHS/REACH
Numer modelu: 6223A-SRD
Warunki płatności i wysyłki
Minimalne zamówienie: 5/szt.
Cena: USD 2.1-3/pcs
Szczegóły pakowania: Rolka
Czas dostawy: 15-40 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 4000000 sztuk / miesiąc
Chipset: |
RTL8723DS |
Standard Wi-Fi: |
IEEE802.11b/g/n |
Częstotliwość: |
2,4 GHz |
Interfejs: |
SDIO/Uart |
Obsługa systemu operacyjnego: |
Windows/Android/Linux |
Bezpieczeństwo: |
WEP, TKIP, AES, WPA, WPA2 |
Wielkość: |
12,0x12,0x1,8mm |
Zastosowanie: |
Komputer typu tablet |
Chipset: |
RTL8723DS |
Standard Wi-Fi: |
IEEE802.11b/g/n |
Częstotliwość: |
2,4 GHz |
Interfejs: |
SDIO/Uart |
Obsługa systemu operacyjnego: |
Windows/Android/Linux |
Bezpieczeństwo: |
WEP, TKIP, AES, WPA, WPA2 |
Wielkość: |
12,0x12,0x1,8mm |
Zastosowanie: |
Komputer typu tablet |

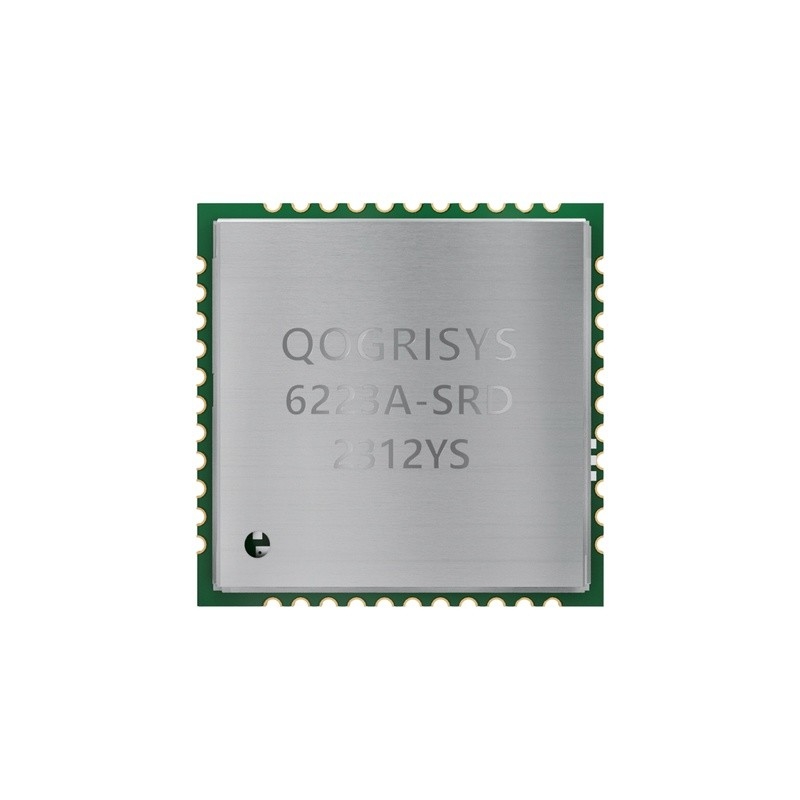

6223A-SRD to niewielki rozmiar i niski profil modułu Wi-Fi + BT Combo z obsługą LGA (Land-Grid Array), rozmiar płytki to 12mm*12mm przy grubości modułu 1,9mm.Można go łatwo wyprodukować w procesie SMT i doskonale nadaje się do tabletów, ultrabooków, urządzeń mobilnych i produktów konsumenckich.Zapewnia interfejs SDIO dla Wi-Fi do połączenia z procesorem hosta i szybki interfejs UART dla BT.Posiada również interfejs PCM do transmisji danych audio z bezpośrednim połączeniem z zewnętrznym kodekiem audio za pośrednictwem kontrolera BT.Przepustowość Wi-Fi może wzrosnąć teoretycznie do 150 Mb/s przy użyciu technologii 1x1 802.11nb/g/n MIMO, a Bluetooth może obsługiwać BT2.1+EDR/BT3.0 i BT4.2.6223A-SRD wykorzystuje wysoce zintegrowany pojedynczy układ Wi-Fi/BT oparty na zaawansowanym procesie COMS.6223A-SRD integruje całe bloki funkcyjne Wi-Fi/BT w chipie, takim jak SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM i LDO/SWR, z wyjątkiem mniejszej liczby elementów pasywnych, które pozostały na PCB.
Ten kompaktowy moduł to kompletne rozwiązanie dla połączenia technologii Wi-Fi + BT.Moduł został opracowany specjalnie dla smartfonów i urządzeń przenośnych.
Ogólna specyfikacja
|
Nazwa modelu |
6223A-SRD |
|
Opis produktu |
Obsługa funkcji Wi-Fi/Bluetooth |
|
Wymiar |
Dł. x szer. x wys.: 12 x 12 x 1,8 (typowo) mm |
|
Interfejs Wi-Fi |
Obsługa SDIO V2.0 |
|
Interfejs BT |
UART / PCM |
|
Temperatura robocza |
0°C do 70°C |
|
Temperatura przechowywania |
-40°C do 85°C |
|
RoHS |
Wszystkie komponenty sprzętowe są w pełni zgodne z dyrektywą UE RoHS |
Cyfrowe IO obsługuje aplikację VDD33 lub VDD18.
|
Min. |
Typ. |
Maks. |
Jednostka |
|
|
temperatura robocza |
0 |
25 |
70 |
st.C |
|
VCC33 |
3,15 |
3,3 |
3.45 |
V |
|
VDDIO |
1,7 |
1,8 lub 3,3 |
3.45 |
V |
Specyfikacja Wi-Fi/BT RF Specyfikacja RF 2,4 GHz
|
Funkcja |
Opis |
|||
|
Częstotliwość pracy |
2.400~2,4835 GHz |
|||
|
Maska widma |
Min.b/g/n |
Typ.b/g/n |
Maks.b/g/n |
Jednostka b/g/n |
|
1. płaty boczne (do fc ± 11 MHz) |
- |
-42/-38/-32 |
- |
dBr |
|
2. płaty boczne (do fc ± 22MHZ) |
- |
-52/-60/-60 |
- |
dBr |
|
Częst.Tolerancja |
-20/-20/-20 |
- |
20/20/20 |
ppm |
|
Normy |
Wi-Fi: BT: |
|||
|
Modulacja |
Wi-Fi: BPSK (1 Mb/s), BT: QPSK (2 Mb/s), |
|||
|
Szybkości transmisji danych PHY |
Wi-Fi: BT: |
|||
|
Moc wyjściowa transmisji |
Wi-Fi: BT: 17±1.5dBm |
|||
|
EVM |
802.11b/1 Mb/s: EVM≦-10dB 802.11b/11 Mb/s: EVM≦-10dB 802.11g/6 Mb/s: EVM≦-5dB 802.11g/54 Mb/s: EVM≦-25dB 802.11n/6,5 Mb/s: EVM≦-5dB 802.11n/65 Mb/s: EVM≦-28dB 802.11n/13,5 Mb/s: EVM≦-5dB 802.11n/135 Mb/s: EVM≦-28dB |
|
Czułość odbiornika (Wi-Fi) |
802.11b@8% PER |
|
802.11g@10% ZA 6 Mb/s ≦-87dBm 9Mb/s ≦-86 dBm 12 Mb/s≦ -84 dBm 18 Mb/s≦ -82dBm 24Mbps≦ -79 dBm 36 Mb/s≦ -75dBm 48Mb/s ≦-71 dBm 54 Mb/s ≦-70dBm Maksymalny poziom wejściowy ≥-20 |
|
|
802.11n@10% NA HT20_MCS 0 ≦-87dBm HT20_MCS 1≦ -84dBm HT20_MCS 2 ≦-82dBm HT20_MCS 3 ≦-79dBm HT20_MCS 4 ≦-75dBm HT20_MCS 5 ≦-71dBm HT20_MCS 6 ≦-70dBm HT20_MCS 7 ≦-69dBm Maksymalny poziom wejściowy ≥-20 HT40_MCS 0≦-84 HT40_MCS 1≦-81 HT40_MCS 2≦-79 HT40_MCS 3≦-76 HT40_MCS 4≦-72 HT40_MCS 5≦-68 HT40_MCS 6≦-67 HT40_MCS 7≦-66 |
|
|
Czułość odbiornika (BT) |
-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps |
|
Kanał operacyjny |
Wi-Fi 2,4 GHz: 13: (Rozdz. 1-13) – Europa |
OGRANICZONA TECHNOLOGIA FN-LINK 4 Informacje zastrzeżone i poufne
6223A-SRD
|
14: (Ch. 1-14) – Japonia BT 2,4 GHz: Ch.0 ~78 |
|
|
Media Access Control |
Wi-Fi: CSMA/CA z ACK BT: AFH, podział czasu |
|
Antena |
Antena zewnętrzna |
|
Architektura sieci |
Wi-Fi: tryb Ad-hoc (Peer-to-Peer) Tryb infrastruktury Punkt dostępu do oprogramowania Wi-Fi Direct |
|
Bezpieczeństwo |
Wi-Fi: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64bit i 128bit, IEEE 802.11x, IEEE 802.11i BT: proste parowanie |
|
Obsługiwany system operacyjny |
Android/Linux |
|
Interfejs hosta |
Wi-Fi: SDIO BT: UART |
|
Napięcie robocze |
3,3±10% Vdc napięcie zasilania we/wy |
|
Wymiar |
Typowy L12.0*W12.0*H1.8mm |
