Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: OFLYCOMM
Orzecznictwo: CE/ROSH/REACH
Numer modelu: 6222D-UUC
Warunki płatności i wysyłki
Minimalne zamówienie: 5 sztuk
Cena: USD4.5-7.5/pcs
Szczegóły pakowania: Rolka
Czas dostawy: 15-40 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 4000000 sztuk / miesiąc
Moduł: |
6222D-UUC |
Wysoce zintegrowany: |
- Tak, proszę. |
przestrzegać: |
IEEE802.11a/b/g/n/ac |
Antena: |
2T2R+BT ANT |
IPEX: |
Dwa |
Szpilki: |
32 |
Moduł: |
6222D-UUC |
Wysoce zintegrowany: |
- Tak, proszę. |
przestrzegać: |
IEEE802.11a/b/g/n/ac |
Antena: |
2T2R+BT ANT |
IPEX: |
Dwa |
Szpilki: |
32 |

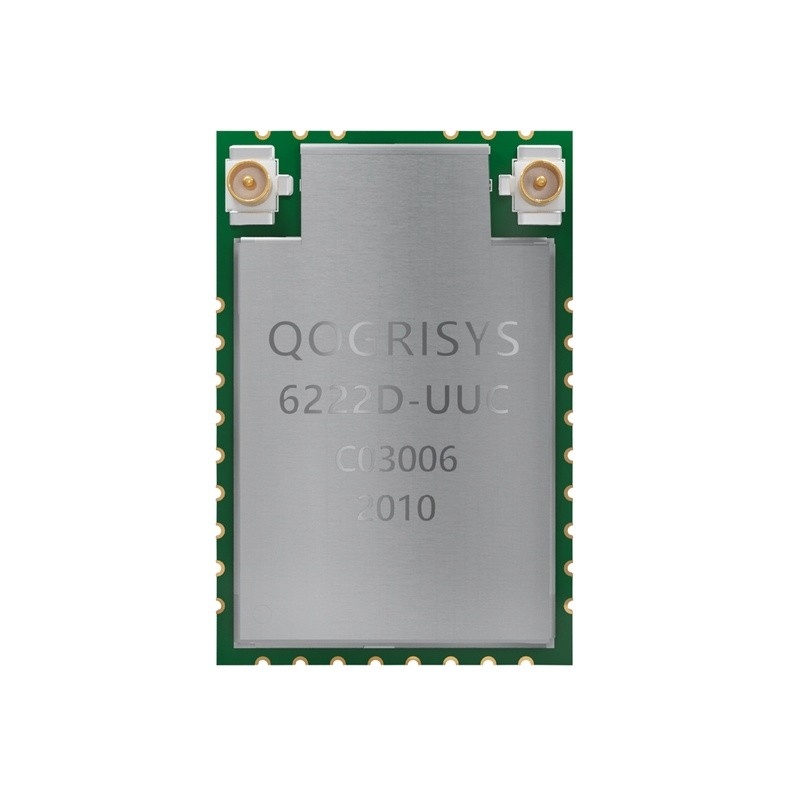

6222D-UUC to niskokosztowy moduł o niskim zużyciu energii, który posiada wszystkie funkcje Wi-Fi i Bluetooth.Aplikacje słuchawki Bluetooth. Dzięki bezproblemowym możliwościom roamingu i zaawansowanemu bezpieczeństwu, można również wchodzić w interakcje z różnymi dostawcami 802.11a/b/g/n/ac 2x2 Access Points w bezprzewodowej sieci LAN.
1.WLAN SOC dla 5 GHz 802.11ac lub 2.4G/5G 802.11n aplikacji WLAN.
2.Dwu-strumieniowe multipleksy przestrzenne do 867 Mbps.
3.2.4GHz: obsługuje 20/40MHz
4.5GHz:20/40/80MHz
5.USB2.0 dla sterowników WLAN i BT
| Nie. | Nazwa | Rodzaj | Opis | napięcie |
| 1 | GPIO5 | Wpływ/wyjście |
IC GPIO5 (sFlash MISO PIN) |
|
| 2 | GPIO4 | Wpływ/wyjście |
IC GPIO4 (sFlash MOSI PIN) |
|
| 3 | EKES | Wpływ/wyjście | Zewnętrzny zegar seryjny (sFlash dla aplikacji dongla) |
|
| 4 | EEKS | Wpływ/wyjście | Zewnętrzne wejście 32K lub zegara RTC (sFlash CS PIN) |
|
| 5 | GND | - Co się stało? | Połączenia naziemne | |
| 6 | WL_DP+ | Wpływ/wyjście | USB danych+ (USB2.0) | |
| 7 | WL_DM- | Wpływ/wyjście | Pojemność danych USB- (USB2.0) | |
| 8 | GND | - Co się stało? | Połączenia naziemne | |
| 9 | GPIO3_WPS | - Co się stało? | IC GPIO3 ((WLAN WPS)) | |
| 10 | GPIO8_LED | - Co się stało? | IC GPIO8 ((WLAN LED nisko aktywne) | |
| 11 | GND | - Co się stało? | Połączenia naziemne | |
| 12 | BT_RF | Wpływ/wyjście | BT port RF | |
| 13 | GND | - Co się stało? | Połączenia naziemne | |
| 14 | BT_WAKE_HOST | O | BT budz się HOST | 3.3V |
| 15 | HOST_WAKE_BT | Ja... | HOST Obudź się BT | 3.3V |
| 16 | GPIO0 | - Co się stało? | IC GPIO0 | |
| 17 | GPIO1 | - Co się stało? | IC GPIO1 | |
| 18 | GND | - Co się stało? | Połączenia naziemne | |
| 19 | WL_RF1 | Wpływ/wyjście | 2.4G/5G port Wi-Fi RF1 (opcjonalny) | |
| 20 | GND | - Co się stało? | Połączenia naziemne | |
| 21 | GND | - Co się stało? | Połączenia naziemne | |
| 22 | WL_RF0 | Wpływ/wyjście | 2.4G/5G port Wi-Fi RF0 (opcjonalny) | |
| 23 | GND | - Co się stało? | Połączenia naziemne | |
| 24 | GND | - Co się stało? | Połączenia naziemne | |
| 25 | GND | - Co się stało? | Połączenia naziemne | |
| 26 | WL_WAKE_HOST | O |
WLAN budzenie HOST (Wspólne z IC GPIO6) |
3.3V |
| 27 | Zresetowanie | Ja... |
Włączyć pin dla urządzenia ON: pociągnij wysoko; OFF: pociągnij nisko |
3.3V |
| 28 | HOST_WAKE_WL | Ja... |
HOST_WAKE_WLAN (Wspólne z IC GPIO7) |
3.3V |
| 29 | GND | - Co się stało? | Połączenia naziemne | |
| 30 | VDD33 | P | 3.3V Wejście napięcia | 3.3V |
| 31 | NC | - Co się stało? | Brak połączenia (pływające) | |
| 32 | GND | - Co się stało? | Połączenia naziemne |
Można zastosować 6222D-UUC na tablety/notebooky/telewizory/maszyny reklamowe/OTT/IPTV/DVB/STB/DV/IPC/Mini Driving Recorder/Doorbell/Smart TV itp.
P1:Jak mogę uzyskać kierowcę?
Prosimy o kontakt z sprzedażą z informacjami o projekcie, osoba fae wyśle odpowiedni według informacji.
P2:Czy wasze moduły są certyfikowane?
Tak, wszystkie nasze moduły mają certyfikaty.
Kto to jest?Oflycomm?
OFLYCOMM dąży do dostarczania klientom doskonałych rozwiązań łączności IoT.Mamy od łącza szerokopasmowego LAN do łączności komórkowej Wan i głębokości integracji zasobów wsparcia jakości w przemyśle, aby zapewnić klientom pełen zakres doskonałych usług.
