Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: OFLYCOMM
Orzecznictwo: CE/ROHS/REACH
Numer modelu: 6221E-UUC-02
Warunki płatności i wysyłki
Minimalne zamówienie: 5/szt.
Cena: USD 3.3-5.5/pcs
Szczegóły pakowania: Rolka
Czas dostawy: 15-40 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 4000000 sztuk / miesiąc
Model nr.: |
6221E-UUC-02 |
Miejsce pochodzenia: |
Guangdong, Chiny |
Temperatura pracy (min.): |
0°C |
Temperatura robocza (typowa): |
25°C |
Temperatura pracy (maks.): |
70°C |
VCC33: |
3,3 V |
Model nr.: |
6221E-UUC-02 |
Miejsce pochodzenia: |
Guangdong, Chiny |
Temperatura pracy (min.): |
0°C |
Temperatura robocza (typowa): |
25°C |
Temperatura pracy (maks.): |
70°C |
VCC33: |
3,3 V |

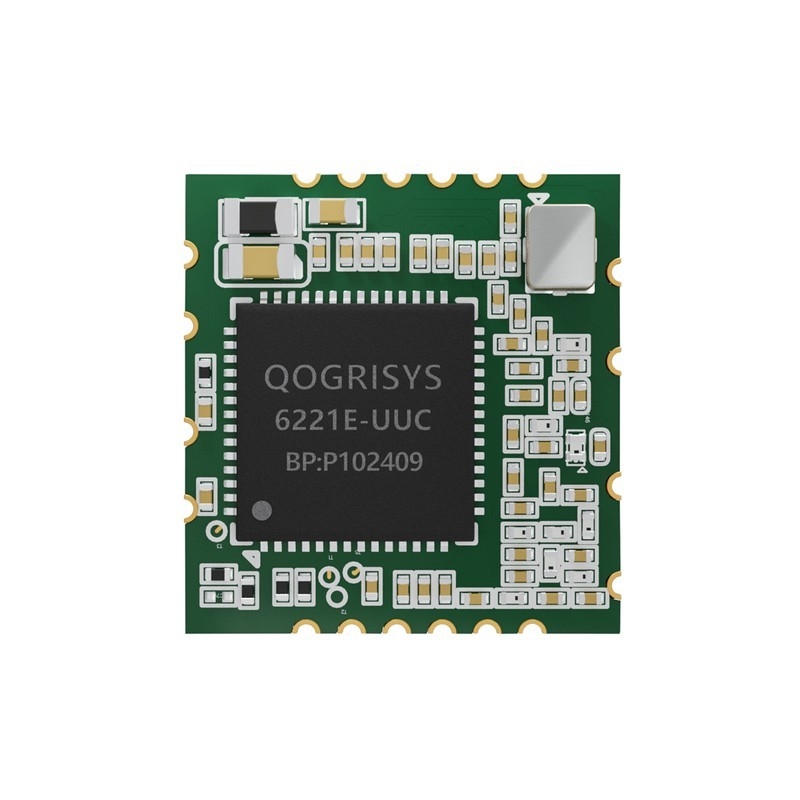

Nazwa modelu: 6221E-UUC
Opis produktu: obsługa funkcji Wi-Fi/Bluetooth
Wymiary: L x W x H: 13 x 12,2 x 1,7 mm
Interfejs Wi-Fi: USB 2.0
BT Interfejs: USB 2.0
Temperatura pracy: od 0°C do 70°C
Temperatura przechowywania: -55°C do 85°C
RoHS:Wszystkie komponenty sprzętowe są w pełni zgodne z dyrektywą UE RoHS
| Nie | Nazwa | Rodzaj | Opis | napięcie |
| 1 | GND | - | Połączenia naziemne | |
| 2 | WL_BT_ANT | Wpływ/wyjście | Wi-Fi 5G I BT ANT | |
| 3 | WL_ANT | Wpływ/wyjście | 2.4G Wi-Fi ANT | |
| 4 | GND | - | Połączenia naziemne | |
| 5 | PCM IN | Ja... | PCM IN | 3.3V |
| 6 | PCM OUT | O | PCM OUT | 3.3V |
| 7 | PCM SYNC | O | PCM SYNC | 3.3V |
| 8 | PCM CLK | Wpływ/wyjście | PCM CLK | 3.3V |
| 9 | BT_WAKE_HOST | O |
Urządzenie Bluetooth do budzenia HOST Domyślne niskie, wysokie aktywność. |
3.3V |
| 10 | HOST_WAKE_BT | Ja... |
HOST do budzenia urządzenia Bluetooth Może trzymać ten pin NC, używając interfejsu USB budzić BT |
3.3V |
| 11 | VDD33 | P | 3.3V WSTÓW SIŁY | 3.3V |
| 12 | D- | Wpływ/wyjście | USB DATA DM | |
| 13 | D+ | Wpływ/wyjście | USB DATA DP | |
| 14 | GND | - | Połączenia naziemne | |
| 15 | NC | Wpływ/wyjście | Pływające | |
| 16 | WL_DIS | Ja... |
Wi-Fi odłączone, WL ON: pociągnij wysoko; WL OFF: pociągnij nisko Ta funkcja pin nie jest obsługiwana |
3.3V |
| 17 | BT_DIS | Ja... |
Bluetooth wyłączony. BT ON: pociągnij wysoko; BT OFF: pociągnij nisko Ta funkcja pin nie jest obsługiwana |
3.3V |
| 18 | CHIP_EN | Ja... |
CHIP ENABLE, Domyślnie włączone: wyciągnij wysoko, wyłączone: wyciągnij nisko Moduł domyślnie wyciąga wysoki |
3.3V |
| 19 | HOST_WAKE_WL | Ja... |
HOST do urządzenia Wi-Fi budzącego Domyślny moduł budzenia wysoki, wejście niskie |
3.3V |
| 20 | WL_WAKE_HOST | O |
Urządzenie Wi-Fi do budzenia HOST Domyślne niskie, wysokie wyjście, aby obudzić hosta |
3.3V |
| 21 | NC | - | Pływające | |
| 22 | GPIO8 | Wpływ/wyjście |
LED GPIO Połączenie z katodą LED |
3.3V |
P:POWER I:INPUT O:OUTPUT
