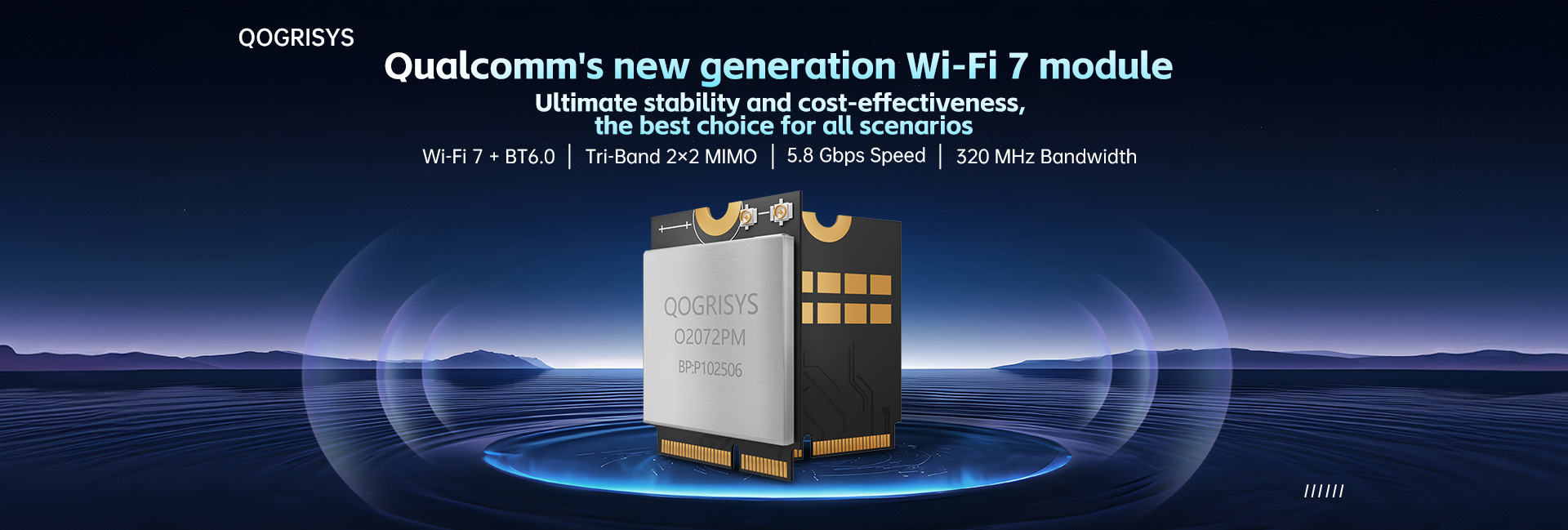

Jakość Moduł WiFi7 & Moduł WiFi HaLow Producent

The global smart street light market is undergoing a structural expansion. A report released by Research and Markets in January 2026 shows that the market is projected to grow from $35.6 billion in 2026 to $74.9 billion in 2030, representing a CAGR of 20.4%. Europe is accelerating the renovation of existing infrastructure driven by mandatory replacement policies, while emerging markets in the Asia-Pacific region are releasing incremental demand through urbanization. However, a overlooked fact is that market expansion does not equate to simpler communication solution selection. On the contrary, as the focus of renovation shifts from "new construction" to "existing infrastructure," the primary constraint on communication solutions changes from technical specifications to the question: "Can this road be dug?" The position of PLC (Power Line Carrier Communication) under this constraint is clear: the streetlights themselves are connected to the power line, the PLC uses the same cable as both a power supply and data channel, and the communication signal is transmitted along the existing line without the need for any additional communication cables. Europe: Policy mandates have created the most certain scenarios for upgrading existing PLC systems. Europe is the region with the strongest policy drive for smart street light upgrades globally. A 2026 report by Mordor Intelligence points out that the EU's Mercury Regulation 2024/1849 requires the complete phase-out of compact fluorescent lamps by December 2025 and linear fluorescent lamps by December 2026. These compliance deadlines directly triggered a surge in municipal tenders. Simultaneously, the EU requires the public sector to reduce energy consumption by 11.7% by 2030, transforming the transition to network-connected LED lighting from an "optional" to a "compliance necessity." The unique aspect of this policy window is that it targets "replacement of existing infrastructure" rather than "new construction." Many streetlights in Europe were installed decades ago, with intact power cables but missing communication cables. Adopting a solution requiring separate communication cabling would mean excavating or re-laying conduits along the entire route, resulting in unpredictable costs and time. The ability of PLCs to reuse existing power cables perfectly matches the policy's mandated time pressure with the construction constraints of upgrading existing infrastructure. German practice provides a reference: the LED upgrade of 48,000 streetlights in Munich, combined with adaptive dimming, reduced energy consumption by 93% during off-peak hours. For these types of projects, communication reliability is more important than bandwidth; the millisecond-level latency of PLCs and the engineering advantages of no-wiring are more significant than wireless solutions in this scenario. However, the European market also presents a strict cost scrutiny. Smart retrofitting costs between €300 and €500 per pole, while basic LED replacement only costs €150 to €200. This price difference means that the selection of PLC modules must withstand scrutiny regarding the question of "why not use wireless?" The answer lies not in technological superiority, but in the engineering certainty under existing wiring conditions : wireless solutions are affected by terrain and building obstructions in dense urban areas, requiring additional relay nodes in practical testing, while PLCs, assuming the power supply cable is intact, have a physically existing communication link.   China and Asia Pacific: Differences in PLC Positioning in Incremental Markets Data from China's smart light pole market presents a different picture. QYResearch statistics show that the global smart city light pole market sales reached approximately $412 million in 2025 and are projected to reach $796 million by 2032, representing a compound annual growth rate of 10.0%. Unlike Europe's "replacement of existing stock," China's growth is largely driven by new "multi-purpose" projects: light poles simultaneously serve functions such as lighting, monitoring, 5G micro base stations, and environmental monitoring. Communication solutions tend to favor fiber optic or wireless backhaul because the civil engineering of the light pole itself is already included, thus amortizing the marginal cost of laying separate communication cables. This means that the main opportunity for PLCs in the Chinese street lighting market lies not in "building new smart light poles," but in the niche scenario of "energy-saving retrofitting of existing road lighting." Many urban roads in China only have power cables in their lighting circuits, lacking communication lines. If only single-lamp control, dimming, and fault feedback are required, PLCs offer better engineering economics than rewiring. A study published in the 8th issue of *China Lighting Appliances* in 2026 points to this logic: traditional control modes are energy-intensive and difficult to maintain, while mainstream wireless communication solutions are easily affected by terrain obstruction in densely populated urban areas. PLCs, utilizing existing cables for data transmission, offer advantages such as low cost and reliable connection. The Southeast Asian market is in an earlier stage. In March 2026, Terengganu, Malaysia, installed the state's first 5G smart lamppost at the Kedebayan Market, integrating smart lighting, monitoring, environmental monitoring, and electric vehicle charging functions. These markets share common characteristics: real incremental demand, but projects are small-scale, budgets are fragmented, and there is a higher sensitivity to module costs than to brand premiums. In these markets, PLC modules are more likely to follow lighting solution providers overseas rather than independently building brand recognition.   The strategic position of the Qogrisys S130N-ISI in this landscape The product parameters of the S130N-ISI need to be understood within the context of the aforementioned market differences. It is based on the Leadcore VC6330, with an LCC package size of 20.6×12.6mm, supports both Q/GDW 11612 and IEEE 1901.1 protocols, and provides UART, PWM, GPIO, ADC, and SPI interfaces, integrating a built-in wire driver. According to official data from Leadcore regarding the VC6330 chip, application-layer communication rates can reach 1Mbps, with attenuation resistance exceeding 112dB, and a 99.99% communication success rate in actual projects. These parameters address the question of "whether it can be used," but the "usability" in different markets depends on the line conditions and system integration quality. The aging of the lines in European projects, the distribution of interference sources in Chinese projects, and the differences in construction specifications in Southeast Asian projects all affect the actual performance of the PLC. In street lighting scenarios, the value of the S130N-ISI lies not in promising "it will work immediately after installation," but in providing a hardware option that meets basic engineering requirements in three dimensions: protocol matching (Q/GDW 11612, IEEE 1901.1), size adaptation (20.6×12.6mm can be embedded in a single lamp controller), and interface integration (PWM dimming, ADC acquisition). One fact that requires careful consideration is that publicly available authoritative data on the actual global adoption rate of PLCs in smart streetlights is limited. What can be confirmed is that PLCs are one of the official options for smart streetlight connectivity, with academic research and engineering practice supporting their feasibility under specific conditions. However, conclusions such as "PLCs will dominate streetlight communication" lack data support. For engineering teams evaluating solutions, a more pragmatic approach is to test the wiring first, then select the modules. Only when the line impedance and signal-to-noise ratio are within reasonable ranges can the wiring-free advantage of PLCs translate into savings in construction time and costs; if test results are unsatisfactory, the costs of forcing PLC implementation may only become apparent during the commissioning phase.   Conclusion: The window of opportunity belongs to solution providers who clearly explain the "constraints". The global smart street light market's 20.4% CAGR provides a real window, but this window opens differently in different regions. In Europe, mandatory policies have created a definite demand for retrofitting existing infrastructure, where the wiring-free advantage of PLCs has the clearest engineering logic. In China, incremental growth is concentrated in the construction of new multi-functional light poles, where PLCs have opportunities in the energy-saving retrofitting of existing roads. In Southeast Asia, the early-stage market is testing the cost competitiveness of modules. In this context, the S130N-ISI isn't a "universal street light module," but rather a PLC hardware option that adapts to the needs of single-lamp controllers in terms of protocol, size, and interface. Its value lies not in the absolute values of its specifications, but in its compatibility with the specific project's wiring conditions. For the engineering team, this means resolving the "do we need to break the road?" question at the project initiation meeting, rather than discovering during the commissioning phase that line noise is causing communication success rates far below expectations. Testing the line first, then selecting the module—reversing this order might save you a quote, but cost you the entire road's commissioning time.

I. The Real-World Coordinates of the Wi-Fi 8 Standard Progress Just two days ago, Qualcomm's Dragonwing platform released a signal at Network X 2026 – the Wi-Fi 8 gateway solution was launched. To understand this, we need to clarify the current standard stage of Wi-Fi 8. At the IEEE plenary meeting in Montreal in July 2026, the 802.11bn task force voted to submit Draft 2.0 to the working group for a vote, thus finalizing the core features of Wi-Fi 8. According to the timeline disclosed by ABI Research, Draft 3.0 voting is scheduled for January 2027, Draft 4.0/initial standards association voting is targeted for May 2027, final working group approval is set for March 2028, IEEE standards committee approval is expected for May 2028, and the Wi-Fi Alliance certification program is expected to launch in January 2028. The key implication of this timeline is that Wi-Fi 8 will still be in the draft standard stage in 2026, with certified products and large-scale commercialization not truly starting until 2028. However, chip platform and module solution providers have already significantly accelerated their product development pace. Broadcom was the first to release Wi-Fi 8 chipsets in October 2025, followed by MediaTek and Qualcomm. By September 2026, the Wi-Fi Alliance had already held its first Wi-Fi 8 pre-certification interoperability Plugfest in Beijing, Taipei, and California. While the standard has not yet been finalized, the industry's engineering preparations are already in full swing. II. The Differentiated Deployment Logic of Qualcomm's Dragonwing Platform Qualcomm's Dragonwing product portfolio, showcased at Network X 2026, presents a clear market segmentation strategy. designed for mainstream fiber broadband gateways . According to Qualcomm's official product briefing, the F8 integrates Wi-Fi 8 connectivity and native PON architecture support, targeting Home Gateway Units (HGUs) and Single Units (SFUs). Key specifications include: peak wireless capacity of 23Gbps, support for up to 750 concurrent clients, up to three-band operation and a 14-antenna configuration , flexible RF configuration allowing for a 5x5 mode or splitting into dual-band simultaneous 2x2+3x3 modes, and native support for GPON, XG-PON, and XGS-PON standards. The platform supports open-source middleware such as prplOS, OpenWRT, RDK, and OpenSync, and is equipped with a dedicated scanning radio frequency for automatic channel selection and radar detection. designed for high-end enterprise access points (APs) and flagship home routers . Its specifications are significantly improved: peak wireless capacity of 33Gbps, support for up to 1500 concurrent clients, up to five frequency bands and a 20-antenna configuration , integrated five-core CPU and Hexagon NPU, and support for edge AI inference. Developed in collaboration with GFiber, this platform, a Wi-Fi 8 Premium Gateway, aims to support symmetric 20Gig broadband services, redefining the gateway from a "connected device" to a "smart service platform." Meig Smart chose to launch its Wi-Fi 8 gateway solution on the N8 platform, officially announcing it at Network X 2026 on October 14th. The industry significance of this launch lies in the fact that the entire engineering transformation chain of a Wi-Fi 8 gateway, from chip platform to deliverable solution, has been fully demonstrated for the first time. For downstream customers, the Wi-Fi 8 gateway is no longer a distant concept "waiting for the standard to be finalized," but rather an evaluable chip base and a referenceable solution design. III. Generational Positioning of Qogrisys Gateway Module Product Line Although manufacturers are currently rushing to implement their strategies in advance, WiFi 7 and WiFi 6 remain the mainstays of shipments. They are more mature than WiFi 8 and are still the preferred choice. During this window of opportunity before the Wi-Fi 8 standard is finalized, gateway module solution providers need to strike a balance between technological foresight and market deliverability in their product strategies. Qogrisys's two main gateway module products are precisely designed to meet different levels of demand during this transition period. Wi-Fi 7 Platform: O2072PM and O2072PB The O2072PM is based on the Qualcomm FastConnect C7700 (QCC2072) chip, uses a standard M.2 Key E interface (22×30mm), and supports Wi-Fi 7 (802.11be) and Bluetooth 6.0. Its core capabilities include: tri-band 2.4/5/6GHz concurrent operation; the 6GHz band supports 320MHz channel bandwidth and 4096QAM modulation, with a peak rate of 5.8Gbps ; and it supports 320MHz Enhanced Multi-Link Single Radio (eMLSR) , enabling millisecond-level switching when the link is interfered with. This module has completed driver adaptation for Intel x86 platforms with kernels 5.15.24+, 6.1.99, and 6.12.0. The O2072PB is based on the same QCC2072 chip and uses a 15×13mm surface mount package, targeting space-constrained onboard integration scenarios. Wi-Fi 6E Platform: O2066PM and O2066PB The O2066PM is based on the Qualcomm QCA2066 chip and uses a standard M.2 2230 Key E interface (22×30×2.7mm), supporting Wi-Fi 6E (802.11ax) and Bluetooth 5.2. Key specifications include: tri-band 2.4/5/6GHz support, dual-band simultaneous (DBS) operation, and a maximum speed of 2975.6Mbps ; support for 2×2 MU-MIMO, 160MHz channel bandwidth, and dynamic frequency selection (DFS radar detection). The Bluetooth interface supports both UART/PCM and USB configurations. The module operates in a temperature range of -30℃ to +85℃ , exhibiting industrial-grade stability. In VR products, it has achieved a measured throughput of 2.1Gbit/s and has been designed into customer VR products, which were showcased at CES 2023. The O2066PB is based on the same QCA2066 chip, and its core capabilities are identical to the O2066PM; the difference lies in its package form. It uses a small SMT LGA package, measuring 13×15×2.3mm , targeting space-constrained onboard integration scenarios. Wi-Fi uses a PCIe interface, and Bluetooth uses a UART/PCM interface. Its operating temperature range is -30℃ to +70℃ , making it suitable for consumer-grade terminal devices. the O2072 series is logically consistent with the "high reliability connection" emphasized by Wi-Fi 8—Wi-Fi 7's MLO provides an engineering implementation of link redundancy, while Wi-Fi 8's Multi-AP Coordination (MAPC) extends the coordination scope from a single device to a multi-node network. The O2066 series represents another path: during the transition period when the cost of Wi-Fi 7 modules has not yet dropped to an acceptable level for low-end and mid-range gateways, Wi-Fi 6E's 6GHz band capability provides cost-sensitive customers with a "partial generational upgrade" option . IV. Generational Transition Logic Between Chip Platforms and Module Products From Wi-Fi 6E to Wi-Fi 7 and then to Wi-Fi 8, the technological evolution path of gateway modules shows a clear continuity. The core improvement of Wi-Fi 8 over Wi-Fi 7 lies not in peak speed . According to industry technical analysis, Wi-Fi 8 is compatible with Wi-Fi 7's 2.4/5/6GHz tri-band, 320MHz channel, and 4096QAM. Existing Wi-Fi 7 RF architectures can support these core features through firmware upgrades . Wi-Fi 8 offers approximately double the actual throughput and reduces P99 latency to about one-sixth of Wi-Fi 7. Its core value lies in reliability, coverage, and concurrency efficiency in high-density/long-distance scenarios , achieved through multi-AP collaboration, dynamic resource scheduling, and enhanced link design. Wi-Fi 7 addressed "speed," while Wi-Fi 8 addresses "stability." The eMLSR multi-link operation capability and tri-band concurrent architecture already possessed by the O2072 series from Qogrisys are engineering implementations on the Wi-Fi 7 platform. As the Wi-Fi 8 MAPC protocol stack and enhanced long-range response (ELR) features mature, module products based on the Wi-Fi 7 RF architecture have the engineering foundation to migrate to Wi-Fi 8 features at the hardware level . The core challenges lie in upgrading the software protocol stack and implementing multi-AP coordination functions. The O2066 series represents another path: during the transition period when the cost of Wi-Fi 7 modules has not yet dropped to an acceptable level for low-to-mid-range gateways, the 6GHz band capability of Wi-Fi 6E provides cost-sensitive customers with a "partial generational upgrade" option . V. Conclusion Qualcomm's Dragonwing platform was publicly launched as a Wi-Fi 8 gateway solution during Network X 2026, marking the transition of Wi-Fi 8 from the standard draft and chip prototype stages to the gateway product engineering stage . Meig Smart's solution release validates the transformation path from chip platform to deliverable gateway, and also indicates that the competitive pace among module solution providers has shifted from "following after the standard is frozen" to "parallel development during the standard draft stage." For gateway module solution providers, the core task at this stage is not to "get a head start" on the Wi-Fi 8 platform, but to accumulate transferable engineering capabilities on the Wi-Fi 7 and Wi-Fi 6E platforms. The experience of O2072PM / O2072P B in eMLSR multi-link operation, the accumulated RF engineering expertise in tri-band concurrent architecture, and the cost optimization path of O2066PM / O2066P B in the 6GHz band together constitute the product positioning for the transition to the Wi-Fi 8 era. From a longer-term perspective, Wi-Fi 8 redefines the gateway from a "wireless coverage device" to an "access node in a multi-AP coordinated network." This role change requires module solution providers to extend their capabilities beyond simple RF engineering and driver adaptation to system-level capabilities such as network topology planning, multi-node collaborative scheduling, and deployment scenario adaptation. During the standard window of 2026-2027, module solution providers' product strategies need to find a balance between "technological foresight" and "current deliverability"—Wi -Fi 7 modules serve current high-end gateway needs, Wi-Fi 6E modules cover cost-sensitive scenarios, and Wi-Fi 8 productization preparation needs to be quickly integrated as soon as the chip platform becomes available.

I. Logika akceptacji zmieniła się: z "jest on zainstalowany czy nie" do "liczy się tylko jeśli jest przetestowany". Projekty fotowoltaiczne na dachu w Shenzhen przechodzą znaczną modernizację standardów akceptacji.który określa precyzyjne wskaźniki ilościowe dla szybkiego wyłączenia: akcja wyłączenia powinna zostać zakończona w ciągu nie więcej niż 30 sekund, napięcie w promieniu 1 metra od układu fotowoltaicznego powinno spaść poniżej 80 V,a napięcie na zewnątrz 1 metra powinno spaść poniżej 30V. To nie jest coś, co można po prostu odrzucić jako "instalowanie szybkiego wyłączenia".potwierdzające spójność logiki w wyjściach pożarowych, w pobliżu falownika i przy końcowym urządzeniu zdalnego sterowania; następnie sprawdź zgodność pomiędzy urządzeniami wyłączającymi a komponentami; wreszcie,zapisywanie czasu i napięcia w punktach pomiarowych określonych na rysunkach, potwierdzające, że granica szeregu, zarówno wewnątrz, jak i na zewnątrz przyjętej wersji projektu, spełnia wymagania.Po prostu stwierdzenie "RSD jest zapisane w dokumentacji materiałowej" nie wystarcza już do zaakceptowania; ostatecznym kryterium jest wydajność sterowania napięciem na poziomie systemu. Standard grupy szanghajskiej T/ESETA 0000072026 doprecyzował wymagania: wyłączenie musi być zakończone w ciągu 30 sekund od uruchomienia,a zewnętrzne napięcie granicy osiągalnej musi wynosić ≤ 30 V, napięcie wewnętrzne musi wynosić ≤120V, a moc wyjściowa ≤1W. W dokumencie wyraźnie określono również, że "wyłączenie jest podzielone na poziom części i poziom struny,w miejscach gęsto zaludnionych powinno być nadane pierwszeństwo rozwiązaniom na poziomie komponentów. " Rynek północnoamerykański ma bardziej rygorystyczne bariery wejścia.oraz że ochrona przed wstrząsem elektrycznym dla strażaków w obrębie granicy musi być osiągnięta za pomocą wymienionego urządzenia PVHCS lub metody ograniczania napięcia.Przy wyborze rozwiązania PLC metoda modulacji i odporność hałasu bezpośrednio określają liczbę komponentów, które system może obsługiwać. II. Logika hierarchiczna SunSpec: zgodność układu ≠ certyfikacja modułu ≠ kompletna homologacja systemu Jest to kwestia krytyczna, którą najłatwiej pomijają producenci przełączników i nabywcy modułów. Specyfikacja SunSpec Alliance "Sygnał komunikacyjny do szybkiego wyłączenia" określa protokół komunikacji między nadajnikiem a odbiornikiem:nadajnik nieprzerwanie wysyła sygnał w stanie "funkcjonalnym", a odbiornik uruchamia wyłączenie po wykryciu utraty sygnału."Tylko oznakowanie "SunSpec Certified" dowodzi pełnego i pomyślnego wdrożenia specyfikacji funkcjonalności sygnału komunikacyjnego SunSpec Rapid Shutdown.Twierdzenia o "zgodności z SunSpec" lub "kompatybilności z SunSpec" przez producentów lub inne strony trzecie nie są równoważne certyfikatowi wydanemu przez SunSpec. " Oznacza to, żeWsparcie chipów dla protokołów, przejście modułu testów zgodności i pełna certyfikacja urządzenia to trzy niezależne poziomy weryfikacji. Kompatybilność protokołu na poziomie modułu stanowi tylko pierwszą przeszkodę; certyfikacje bezpieczeństwa takie jak UL 1741 i CSA C22.2 na poziomie całej jednostki są paszportami do wejścia na rynek.Zrozumienie to ma kluczowe znaczenie dla decyzji o wyborze przez producentów wyłączników.   III. Trzy wymiary inżynieryjne wyboru modułu: rozmiar, zużycie energii i zdolność sieciową Dla producentów wyłączników funkcje "PLC support" i "integrated line driver" w specyfikacjach układów są tylko punktem wyjścia.To, co naprawdę decyduje o tym, czy rozwiązanie może być masowo produkowane i wdrożone, to adaptacyjność inżynieryjna na poziomie modułu. Pierwszym wymiarem jest wielkość.Przełącznik jest zainstalowany na tylnym panelu każdego modułu fotowoltaicznego, gdzie przestrzeń jest niezwykle ograniczona, i dzieli tę ograniczoną powierzchnię z skrzynkami łącznikowymi i kablami.Wielkość opakowania modułu bezpośrednio określa powierzchnię projektową i metodę montażu obudowy wyłącznikaModuły PLC wykorzystujące zestaw chipów Hisilicon PS0211 zazwyczaj używają pakietu nagłówka szpilki o wymiarach 28,12 × 18,00 mm lub pakietu palca złota o wymiarach 20,0 × 14,2 mm,Podczas gdy niektórzy producenci modułów wprowadzili miniaturyzowaną wersję 20.0 x 11.0 mm. Drugi wymiar to zużycie energii.Urządzenie wyłączające jest zasilane przez sam panel fotowoltaiczny i nie ma niezależnego wejścia mocy.państwo nieprzesyłające paczki), a moc dynamiczna pracy wynosi ≤ 0,5 W. W okresach niewystarczającego światła słonecznego, gdy moduły są zacienione lub w nocy,moduł musi opierać się na bardzo niskim zużyciu energii w stanie gotowości w celu utrzymania zdolności monitorowania, czekając na sygnał "dopuszczalny" wysyłany przez nadajnik falownika. Trzecim wymiarem jest możliwość tworzenia sieci.Sygnały PLC są przesyłane przez przewody zasilania prądem stałym, a urządzenie wyłączające, działające jako węzeł STA, musi ustanowić niezawodne połączenie komunikacyjne z CCO na końcu falownika.Rozwiązanie HiSilicon PS0211 obsługuje szybkie połączenie sieciowe w ciągu 10 sekund w typowym 200 węzłach, scenariusze sieci dwupoziomowej, obsługujące dynamiczne routing i multi-path addressing oraz metody unicast, multicast i broadcast propagation.W odniesieniu do wymogu jednolitego dostępu dla wielu komponentów i urządzeń w rozproszonych systemach fotowoltaicznych,skalę sieci i czas działania modułów bezpośrednio wpływają na efektywność uruchamiania systemu. IV. Ustawienie sceny dwóch modułów PLC zQogrisysy W zakresie wyboru modułów PLC do wyłączania energii fotowoltaicznej Qogrisysy oferuje dwa produkty oparte na różnych rozwiązaniach chipów, z których każda odpowiada różnym kierunkom inżynieryjnym. S130N-ISI (rozwiązanie Linktronics VC6330)Moduł ten wykorzystuje opakowanie LCC, z rozmiarem PCB kontrolowanym na 12,6 × 20,6 × 2,5 mm.Działa w temperaturze od -20°C do 80°C i w temperaturze przechowywania od -40°C do 125°C, obsługujący szerokość pasma SGCC 0~12MHz i protokół komunikacji IEEE 1901.1.W przypadku konstrukcji urządzeń rozdzielczych o niezwykle ograniczonej przestrzeni fizyczny rozmiar modułu jest często pierwszą przeszkodą w kontroli. W przypadku konstrukcji obudowy jednostki szybkiego wyłączenia (RSU), w której przestrzeń jest poważnie ograniczona, fizyczne wymiary modułu często służą jako podstawowe kryterium kontroli.,Kompatybilność inżynieryjna na poziomie modułu jest bardziej istotna niż parametry konkretnego chipa:urządzenie jest zamontowane z tyłu modułu fotowoltaicznego na obszarze o niezwykle ograniczonej powierzchni i jest zasilane przez sam panel fotowoltaiczny, wymagające ciągłego monitorowania sygnałów PLC podczas pracy przy zużyciu mocy na poziomie mikrowatów.W przypadku, gdy urządzenie RSU nie jest w stanie wykonywać swoich zadań w warunkach rzeczywistych, może być ono wykorzystywane do wykonywania swoich zadań.. V. Kluczowe wnioski Po pierwsze, sterowniki PLC są optymalnym rozwiązaniem technicznym do szybkiego wyłączenia na poziomie komponentów.Specyfikacja SunSpec wyraźnie wykorzystuje PLC jako nośnik sygnału komunikacyjnego, multipleksując linie zasilania prądem stałym do przesyłania sygnałów sterowania,w ten sposób uniknąć kosztów i ryzyka niezawodności związanego z rozłożeniem oddzielnych linii łączności dla każdego elementu. Po drugie, kryteria akceptacji zmieniają się z "funkcjonalności" na "mierzalną skuteczność".Specyfikacje 30-sekundowe/80V/30V w SJG 220-2026 oraz wymagania ilościowe normy grupy szanghajskiej oznaczają, że konstrukcja rozwiązania szybkiego wyłączenia musi wytrzymać testy na miejscu. Po trzecie, główne założenia dotyczące wyboru modułu powinny przejść od "parametrów układu" do "adaptacyjności inżynieryjnej".Trzy wskaźniki inżynieryjne: ograniczenia przestrzenne jednostki wyłączającej, ograniczenia zużycia energii w warunkach samoobsługi,W przypadku rozwiązań z rozproszoną siecią, ograniczenia w zakresie skali sieci są kluczem do określenia, czy rozwiązanie może być masowo produkowane i wdrożone.. Po czwarte, świadomość poziomów certyfikacji jest zdolnością, którą producenci wyłączników muszą stworzyć.Wsparcie chipów dla protokołu SunSpec, certyfikacja modułu za pośrednictwem SunSpec i certyfikacja całej jednostki za pośrednictwem norm bezpieczeństwa UL 1741 to trzy niezależne poziomy weryfikacji.Czip Hisilicon PS0211 wyraźnie wskazuje wsparcie dla standardu SunSpec, a moduł Qogrisysy 3121N-H, oparty na tym chipie, zapewnia podstawową gwarancję na poziomie protokołu dla certyfikacji kompletnej jednostki producentów wyłączników. Po piąte, rola dostawców modułów rozszerza się z "dostarczania urządzeń" na "pomoc w certyfikacji".Producenci przełączników potrzebują czegoś więcej niż "użytecznych modułów"; potrzebują partnerów technicznych, którzy mogą "pomagać zrozumieć logikę testów SunSpec, optymalizować projekt sieci systemu,i pomóc w przejściu ogólnej certyfikacji systemu. "
