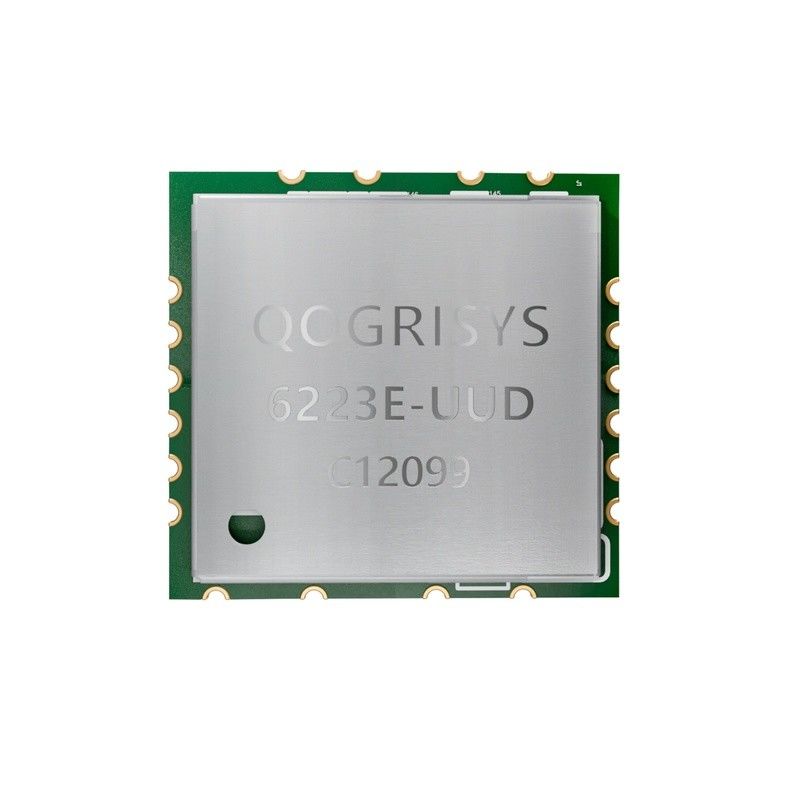

6223E-UUD to mały i nisko profilowy moduł Wi-Fi + BT Combo, rozmiar płyty wynosi 12,2 mm*13 mm. Można go łatwo wyprodukować w procesie SMT i jest bardzo odpowiedni do tabletów, ultrabooków,urządzenia mobilne i produkty konsumenckieZapewnia interfejs USB dla Wi-Fi i Bluetooth.Moduł zapewnia proste mechanizmy współistnienia legacy i 20MHz/40MHz w celu zapewnienia kompatybilności wstecznej i sieciowej, a Bluetooth może obsługiwać BT2.1+EDR/BT3.0 i BT4.2.
Cechy
Numer modelu |
6223E-UUD |
Główny zestaw chipów |
RTL8723DU |
Interfejs |
USB |
Standardowy WiFi |
IEEE802.11b/g/n |
Wskaźnik danych |
150 Mbps |
Certyfikacja |
ROHS REACH |
Antenna RF |
Antenna zewnętrzna |
Wsparcie OS |
System Windows/Linux/Android |
Częstotliwość |
20,4 GHz |
Zasilanie |
3.3V |
Wielkość |
12.2x13.0x1.9mm |
Łańcuch RF |
1T1R |
Temperatura pracy |
0°C do 70°C |
Temperatura przechowywania |
-55°C do 85°C |
|
Model: 6223A-SRD Antenna: zewnętrzna Główny układ chipowy: RTL8723DS Zasilanie: 3,3 V Wymiary: 12 x 12 x 2,1 mm (typowe) Interfejs hosta: SDIO/Uart/PCM |
|
Model: 6221A-SRC Antenna: zewnętrzna Główny zestaw chipów: RTL8821CS Zasilanie: 3,3 V Wymiary: 12 x 12 x 2,1 mm (typowe) Interfejs hosta: SDIO/Uart/PCM |
|
Model: 6221E-UUC Antenna: zewnętrzna Główny zestaw chipów: RTL8821CU Zasilanie: 3,3 V Wymiary: 13 x 12,2 x 1,7 mm (typowe) Interfejs hosta: USB |
|
Model: 6111E-UC Antenna: zewnętrzna Główny zestaw chipów: RTL8811CU Zasilanie: 3,3 V Wymiary: 13 x 12,2 x 1,7 mm (typowe) Interfejs hosta: USB |
|
Model: 8223A-SR Antenna: zewnętrzna Główny zestaw chipów: QCA1023 Zasilanie: 3,3 V Wymiary: 12 x 12 x 1,8 mm (typowe) Interfejs hosta: SDIO/UART/PCM |
Dochodzenie
Proszę skontaktować się z nami przed złożeniem zamówienia, abyśmy mogli upewnić się, że ten moduł może spełnić Twoje wymagania, a następnie podzielić się z Tobą kierowcą.Kontrola zależy od procesu projektu i dokładnych problemów podczas testowania.
