Dom > produkty > Moduł WiFi Realtek > Single Band 2x2 Mimo Antena Moduł Realtek WiFi 300 Mb / s Moduł nadawczo-odbiorczy RF

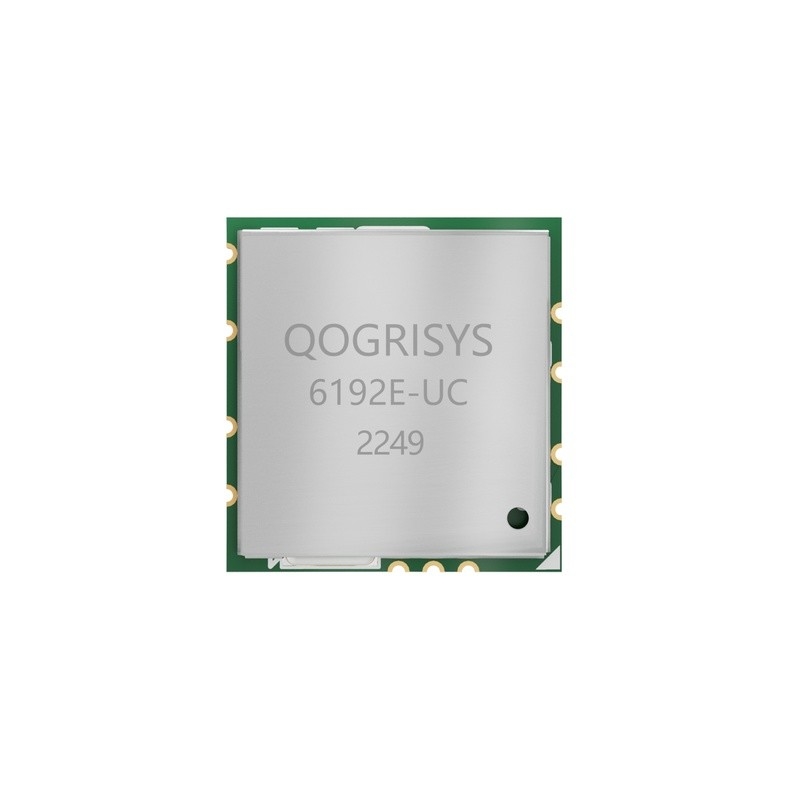

Single Band 2x2 Mimo Antena Moduł Realtek WiFi 300 Mb / s Moduł nadawczo-odbiorczy RF

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: FN-LINK

Orzecznictwo: ROHS/REACH

Numer modelu: 6192E-UC

Warunki płatności i wysyłki

Minimalne zamówienie: 5/szt.

Cena: USD 4.1-5.5/pcs

Szczegóły pakowania: Rolka

Czas dostawy: 15-40 dni roboczych

Zasady płatności: T/T

Możliwość Supply: 4000000 sztuk / miesiąc

Uzyskaj najlepszą cenę
Atrakcja:

Interfejs USB Moduł Realtek WiFi

,

moduł Realtek WiFi RTL8192FC

,

moduł nadawczo-odbiorczy RF anteny Mimomo

Chipset:
RTL8192FC
Zakres częstotliwości:
2,400 GHz ~ 2,497 GHz
temperatura robocza:
0°C do 70°C
Temperatura przechowywania:
-40°C do 85°C
szpilki:
11 szpilek
Liczba kanałów:
Kanał 1 ~ Kanał 14
Chipset:
RTL8192FC
Zakres częstotliwości:
2,400 GHz ~ 2,497 GHz
temperatura robocza:
0°C do 70°C
Temperatura przechowywania:
-40°C do 85°C
szpilki:
11 szpilek
Liczba kanałów:
Kanał 1 ~ Kanał 14
Single Band 2x2 Mimo Antena Moduł Realtek WiFi 300 Mb / s Moduł nadawczo-odbiorczy RF

Single Band 2x2 Mimo Antena Moduł Realtek WiFi 300 Mb / s Moduł nadawczo-odbiorczy RF



Projekt referencyjnyModułu Wifi RTL8192FC

Single Band 2x2 Mimo Antena Moduł Realtek WiFi 300 Mb / s Moduł nadawczo-odbiorczy RF 0

1. Ścieżka anteny S0 /S1 2 tak krótka, jak to możliwe, lepiej dodany obwód π do dopasowania strojenia;

2. Kontrola śladu USB jako impedancja 90 omów;

3. Zasilacz 3V3 dodał 2 kondensatory filtrujące (10 uf + 0,1 uf);

Szczegółowe parametry modułu bezprzewodowego RTL8192FC

Model nr 6192E-UC Główny chipset RTL8192EU
Interfejs USB Standard Wi-Fi IEEE802.11b/g/n
Szybkość przesyłania danych 300 Mb/s Orzecznictwo ZASIĘG ROHS
Antena RF Antena zewnętrzna Obsługiwany system operacyjny Linux/Android/Windows
Częstotliwość 2,4 GHz Zasilacz 3,3V

szpilki

Single Band 2x2 Mimo Antena Moduł Realtek WiFi 300 Mb / s Moduł nadawczo-odbiorczy RF 1

NIE Nazwa Rodzaj Opis Napięcie
1 GND ja Połączenia uziemiające
2 ANT 0 We/Wy Port we/wy RF0
3 ANT 1 We/Wy Port we/wy RF1
4 GND ja Połączenia uziemiające
5 VDD33 P Wejście głównego źródła zasilania 3,3 V 3,3V
6 USB_DM We/Wy USB D-
7 USB_DP We/Wy USB D+
8 GND ja Połączenia uziemiające
9 NC ja Pływające (nie podłączane do uziemienia)
10 NC ja Pływające (nie podłączane do uziemienia)
11 NC ja Pływające (nie podłączane do uziemienia)



Zalecenie dotyczące układu

Single Band 2x2 Mimo Antena Moduł Realtek WiFi 300 Mb / s Moduł nadawczo-odbiorczy RF 2



Zastosowanie modułu Wifi RTL8192FC


Single Band 2x2 Mimo Antena Moduł Realtek WiFi 300 Mb / s Moduł nadawczo-odbiorczy RF 3
